Giunti sferici e boccole sono due dei componenti soggetti a usura più critici nelle sospensioni e nel sistema di sterzo di un veicolo. Giunti sferici sono punti di articolazione sferici che collegano il mozzo della ruota ai bracci di controllo della sospensione, consentendo sia il movimento rotatoio che angolare. Boccole sono manicotti cilindrici in gomma o poliuretano che ammortizzano e isolano il contatto metallo-metallo nei punti di articolazione della sospensione. Entrambi devono essere sostituiti quando mostrano gioco, crepitii o rumore misurabili, in genere ogni Da 70.000 a 150.000 miglia a seconda delle condizioni di guida, della qualità dei materiali e della frequenza di manutenzione. Ignorando usurato giunti sferici e boccole è una delle principali cause di usura prematura dei pneumatici, mancato allineamento e perdita di controllo dello sterzo.

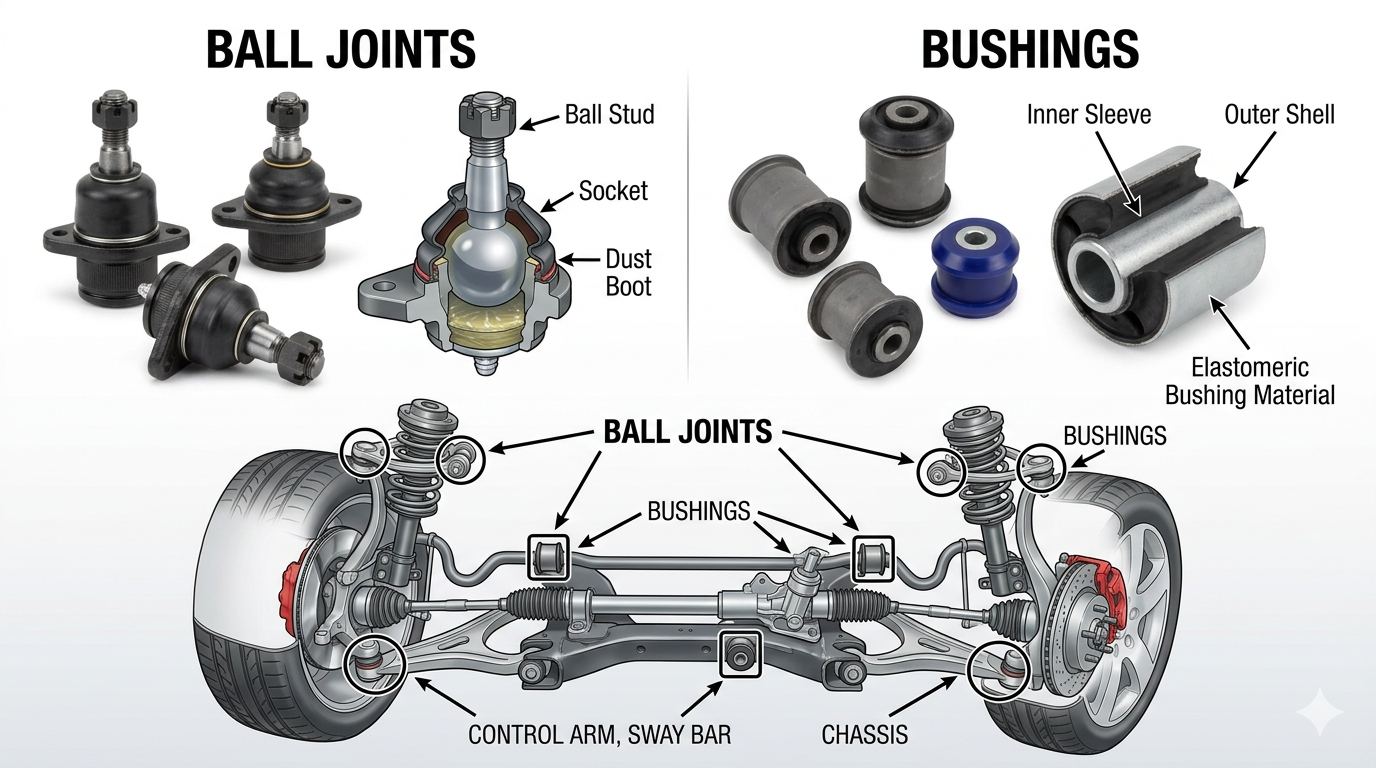

Cosa sono i giunti sferici? Funzione, design e posizione

Un giunto sferico è un perno flessibile costituito da un perno sferico in acciaio temprato posizionato all'interno di un alloggiamento lubrificato, progettato per sostenere il carico e consentire il movimento multiasse simultaneamente. Pensala come l'articolazione dell'anca umana: deve sostenere un peso significativo mentre ruota liberamente in più direzioni senza legarsi o perdere la precisione della posizione.

In un tipico sistema di sospensione anteriore, ciascuna ruota anteriore ha almeno un giunto sferico - di solito sia un giunto sferico superiore che uno inferiore nei sistemi a doppio braccio oscillante, o un giunto sferico inferiore singolo nei sistemi MacPherson. Le sospensioni posteriori su design multi-link indipendenti possono avere da due a quattro giunti sferici per ruota .

I giunti sferici svolgono due ruoli distinti a seconda della loro posizione:

• Giunti sferici portanti sostenere il peso del veicolo. Nelle configurazioni del montante MacPherson, il giunto sferico inferiore sopporta l'intero carico della sospensione e si usura più velocemente rispetto ai giunti nei sistemi a doppio braccio oscillante in cui il carico è distribuito su due giunti.
• Giunti sferici del seguace guidare il movimento ma trasportare un carico verticale minimo. Solitamente durano più a lungo ma richiedono comunque un'ispezione poiché il loro guasto influisce sulla geometria dello sterzo.

I moderni giunti sferici sigillati sono prelubrificati e non richiedono manutenzione. Tuttavia, i progetti più vecchi o orientati alle prestazioni includono ingrassatori (raccordi Zerk) che dovrebbero essere ingrassati ogni Da 15.000 a 30.000 miglia per prolungare la vita utile.

Cosa sono le boccole? Funzione, materiali e tipi

Una boccola è un rivestimento cilindrico, generalmente realizzato in gomma, poliuretano o, nelle applicazioni ad alte prestazioni, in metallo con cuscinetti sferici, pressato in una sospensione o in un componente dello sterzo per assorbire gli urti, ridurre il rumore e mantenere la geometria del perno. Ovunque due parti metalliche della sospensione debbano ruotare o flettersi l'una contro l'altra, tra di esse è inserita una boccola per impedire il contatto metallo con metallo.

Le boccole si trovano in tutto il sistema di sospensione e sterzo, tra cui:

• Boccole del braccio di controllo — nei punti di articolazione interni dei bracci di controllo superiore e inferiore
• Boccole della barra antirollio (barra stabilizzatrice) e boccole del collegamento terminale — fissaggio della barra antirollio al controtelaio e ai tiranti
• Boccole dell'asta del puntone — al perno posteriore delle aste di tensione/compressione
• Boccole del braccio longitudinale — nelle sospensioni posteriori multi-link e a bracci longitudinali
• Boccole del sottotelaio — isolando l'intero controtelaio dal telaio
• Boccole cremagliera sterzo — montaggio della cremagliera dello sterzo sul telaio ausiliario

Boccole in gomma o in poliuretano: qual è la migliore?

Le boccole in gomma sono lo standard OEM perché assorbono le vibrazioni e il rumore della strada in modo più efficace , offrendo una guida compiacente al costo di una manovrabilità leggermente vaga al limite. Le boccole in poliuretano sono più dure, più stabili dimensionalmente e più resistenti all'olio, all'ozono e alle temperature estreme, garantendo una risposta dello sterzo più precisa e una maggiore durata (spesso 2–3 volte più lungo della gomma ) al costo di una maggiore trasmissione NVH (rumore, vibrazioni, ruvidità) all'abitacolo.

Giunti sferici e boccole: differenze principali in breve

Didascalia: Confronto diretto di giunti sferici e boccole in otto attributi chiave tra cui funzione, materiali, sintomi di guasto, durata e costi di sostituzione.

Segnali di avvertimento di giunti sferici e boccole usurati

Il primo segnale di avvertimento di giunti sferici e boccole guasti è un rumore anomalo, in particolare suoni rumorosi, cigolii o colpi provenienti dalla sospensione anteriore durante la guida su dossi o durante le svolte a bassa velocità. Riconoscere tempestivamente la differenza tra guasto del giunto sferico e guasto della boccola previene sia i rischi per la sicurezza che i danni a cascata ai pneumatici, all'allineamento e ai componenti dello sterzo.

Segni di giunti sferici usurati

• Rumore sordo o sordo dalla sospensione anteriore in caso di buche, dossi stradali o superfici stradali accidentate: l'indicatore precoce più affidabile
• Sterzo errante o vago — il veicolo devia leggermente senza l'intervento dello sterzo, richiedendo costanti piccole correzioni
• Vibrazione del volante a velocità autostradali, in particolare tra 50 e 70 mph, a causa della geometria allentata delle ruote
• Usura irregolare o sfrangiata dei pneumatici — tipicamente sul bordo interno o esterno dei pneumatici anteriori, indica che l'angolo di campanatura della ruota sta cambiando dinamicamente mentre il giunto si muove eccessivamente
• Fallimento dell'ispezione visiva: più di 0,5 mm di gioco assiale or 1,5 mm di gioco radiale misurato con un comparatore indica un giunto sferico usurato che richiede una sostituzione immediata

Segni di boccole usurate

• Cigolii o scricchiolii dai punti di articolazione delle sospensioni durante le manovre di parcheggio lente o quando il peso si sposta sui dossi: la causa più comune è l'essiccazione della gomma
• Bussare o fare rumore metallico — tipicamente meno forte di un colpo al giunto sferico; più di un tonfo vuoto quando il metallo entra in contatto con il metallo attraverso una boccola deteriorata
• Nitidezza dello sterzo ridotta — il veicolo sembra "fluttuante" o impreciso nei cambi di direzione, poiché la geometria del braccio di controllo si sposta sotto carico
• Crepe o strappi visibili del materiale della boccola in gomma, visibile nei punti di articolazione interni del braccio di controllo durante un'ispezione visiva del sottocarro
• Frenata in picchiata o rollio eccessivo del corpo - le boccole e i collegamenti terminali della barra antirollio usurati consentono un rollio maggiore di quello consentito dalla barra antirollio

Come ispezionare giunti sferici e boccole: una guida passo passo

Una corretta ispezione del giunto sferico e della boccola richiede che il veicolo venga sollevato in sicurezza in modo che la sospensione penda liberamente — non effettuare mai questo controllo con la vettura sulle ruote, poiché il carico maschera il gioco delle articolazioni.

Ispezione del giunto sferico

1. Sollevare e sostenere il veicolo sui cavalletti sotto il telaio (non i bracci di controllo) in modo che la sospensione scenda completamente.
2. Afferrare la parte superiore e inferiore del pneumatico (posizioni ore 12 e ore 6) e farlo oscillare saldamente dentro e fuori. Qualsiasi movimento percettibile indica l'usura del giunto sferico: per giunti portanti, Il gioco di 0 mm è il limite accettabile sulla maggior parte delle specifiche OEM.
3. Afferrare il pneumatico nelle posizioni ore 9 e ore 3 e dondolarlo lateralmente. Il gioco laterale in questa posizione indica l'usura dei cuscinetti della ruota piuttosto che i giunti sferici.
4. Utilizzare un comparatore per una misurazione precisa: fissare al braccio di controllo e posizionare la sonda contro il perno del giunto sferico. Qualsiasi lettura sopra 0,5 mm assiale o 1,5 mm radiale in genere richiede la sostituzione.
5. Ispezionare il parapolvere visivamente: uno stivale strappato o mancante consente la contaminazione e accelera rapidamente l'usura interna. Uno stivale strappato da solo è motivo di sostituzione nella maggior parte degli standard di ispezione professionale.

Ispezione della boccola

1. Con il veicolo sollevato , utilizzare una torcia elettrica e uno specchio per ispezionare visivamente tutti i bracci di controllo, le barre antirollio e le boccole dei bracci posteriori accessibili per individuare eventuali crepe, strappi o estrusioni (gomma che fuoriesce dall'alloggiamento).
2. Usa un piede di porco applicato delicatamente al braccio di controllo vicino a ciascuna posizione della boccola. Movimento maggiore di 3–4 mm in qualsiasi direzione indica un guasto alla boccola.
3. Controllare la contaminazione dell'olio — la gomma oleosa, gonfia o scolorita indica che la boccola ha assorbito prodotti petroliferi (comuni vicino al motore o alla trasmissione), accelerandone notevolmente il deterioramento.

Boccole in gomma e poliuretano: confronto dettagliato

Didascalia: Confronto tra boccole in gomma OEM e boccole in poliuretano in nove criteri di prestazioni, durata e applicazione per aiutare a selezionare il materiale giusto per le boccole per il tuo veicolo.

Sostituzione del giunto sferico e della boccola: costi, manodopera e cosa aspettarsi

La sostituzione congiunta di giunti sferici e boccole durante un'unica visita di servizio delle sospensioni consente di risparmiare notevolmente sui costi di manodopera , poiché entrambi i componenti richiedono la rimozione della ruota, lo smontaggio delle sospensioni e un allineamento post-riparazione, lavoro che si sovrappone quasi interamente.

Costi di sostituzione tipici

• Sostituzione del giunto sferico (un angolo): $ 150– $ 350 per componenti e manodopera per la maggior parte delle autovetture. I camion e i SUV con giunti sferici pressati sui bracci di controllo per carichi pesanti vanno da $ 300– $ 600 per angolo .
• Sostituzione della boccola del braccio di controllo: $ 80– $ 200 per braccio di controllo se le boccole vengono sostituite separatamente. Per estrarre e inserire nuove boccole è necessaria una pressa idraulica: la maggior parte delle officine sostituisce l'intero gruppo del braccio di controllo quando il costo di sostituzione delle boccole si avvicina al prezzo del braccio assemblato, cosa comune su molti veicoli moderni.
• Sostituzione completa del braccio di controllo (boccole dei giunti sferici del braccio come gruppo): $ 200– $ 500 per angolo per la maggior parte dei veicoli - spesso il percorso più economico quando sia i giunti sferici che le boccole sono usurati contemporaneamente.
• Allineamento delle quattro ruote dopo il lavoro sulle sospensioni: aggiungere $ 80– $ 150 — obbligatorio dopo ogni sostituzione del giunto sferico o della boccola del braccio di controllo.

Dovresti sostituire i giunti sferici e le boccole in coppia?

Sì, la sostituzione simultanea di entrambi i lati è la raccomandazione professionale standard quando il chilometraggio supera le 80.000 miglia o quando il veicolo ha più di 8 anni. I componenti si usurano a ritmi simili a causa del chilometraggio corrispondente e dell'esposizione ambientale. Sostituendo solo il lato guasto, è probabile che il lato opposto si guasti entro 12-18 mesi, richiedendo la ripetizione dello stesso costo di manodopera.

Fattori che accelerano l'usura del giunto sferico e della boccola

Le condizioni di guida e il carico del veicolo hanno un impatto maggiore sulla durata del giunto sferico e della boccola rispetto al solo chilometraggio — un veicolo guidato per 50.000 miglia su strade rurali accidentate può avere un'usura delle sospensioni peggiore di uno che ha percorso 100.000 miglia in autostrada.

• Strade accidentate o non asfaltate: Gli impatti delle buche forniscono carichi d'urto 3–5 volte maggiori dei normali carichi stradali ai giunti sferici. Un singolo impatto violento su una buca può deformare la sede sferica o rompere una boccola in gomma deteriorata.
• Carichi utili pesanti o traino: Il caricamento di un veicolo oltre il GVWR nominale aumenta proporzionalmente i carichi sui giunti sferici. Il traino alla massima capacità nominale riduce continuamente di una stima la durata del giunto sferico 20–35% rispetto all'uso senza carico.
• Sospensioni rialzate: I kit di sollevamento delle sospensioni aumentano gli angoli operativi dell'asse CV e del giunto sferico oltre l'intervallo di progettazione, accelerando notevolmente l'usura e spesso riducendo la durata del giunto sferico a 30.000–50.000 miglia nei camion pesantemente sollevati.
• Allineamento trascurato: Il disallineamento crea un carico laterale irregolare sui giunti sferici e uno stress di flessione anomalo sulle boccole. Un veicolo con appena 0,5° di campanatura in eccesso può accelerare l'usura del giunto sferico interno fino al 40%.
• Stivali antipolvere strappati: Una volta che la guaina protettiva su un giunto sferico o una boccola si rompe, inizia immediatamente l'ingresso di sporco, sabbia e acqua. Il grasso contaminato nella presa del giunto sferico abrade il rivestimento della presa, riducendone la durata residua di anni mesi .
• Ambienti salini e corrosivi: Il sale stradale nei climi invernali penetra tra gli alloggiamenti dei giunti sferici e i bracci di controllo, grippando i componenti e accelerando la corrosione esterna che alla fine compromette l'alloggiamento del giunto stesso.

La conseguenza di ignorare i giunti sferici guasti: una prospettiva di sicurezza

Un giunto sferico completamente guasto, quello in cui il perno si separa dalla presa, provoca la perdita immediata e totale dello sterzo e del controllo del volante , che la National Highway Traffic Safety Administration (NHTSA) classifica come un fallimento catastrofico della sicurezza. Quando un giunto sferico inferiore si separa, la ruota collassa verso l'interno (guasto di campanatura negativa), il perno cade e il veicolo non ha autorità di sterzata o frenata in quella curva.

I dati NHTSA lo dimostrano guasti ai componenti delle sospensioni, compresi i giunti sferici - rappresentano circa 5.000 incidenti automobilistici ogni anno negli Stati Uniti. A differenza del guasto della boccola, che degrada gradualmente le prestazioni, il guasto del giunto sferico può essere improvviso e senza ulteriori avvertimenti dopo la fase iniziale del rumore metallico.

La regola pratica della sicurezza: qualsiasi gioco misurabile in un giunto sferico portante è motivo di sostituzione immediata . Non esiste una soglia accettabile di "monitoraggio e azionamento" per i giunti sferici portanti usurati.

Domande frequenti su giunti sferici e boccole

Conclusione: dare priorità alla salute del giunto sferico e della boccola non è negoziabile

Giunti sferici e boccole work as a system — quando uno dei due si degrada, l'altro è costretto a compensare, accelerando l'usura dell'intera sospensione. Trattarli come preoccupazioni separate e indipendenti porta a riparazioni incomplete, allineamenti ripetuti e continua usura dei pneumatici.

Il punto pratico: ispezionare giunti sferici e boccole ad ogni rotazione del pneumatico (ogni 5.000–7.500 miglia), sostituisci i componenti usurati nelle coppie di assi, segui sempre il lavoro sulle sospensioni con un allineamento delle quattro ruote e scegli la qualità dei componenti che corrisponde al caso d'uso del tuo veicolo: gomma OEM per conducenti quotidiani orientati al comfort, poliuretano per prestazioni o applicazioni pesanti.

Un aggiornamento completo della sospensione anteriore, inclusi entrambi giunti sferici e boccole - costa in genere dai 600 ai 1.200 dollari per la maggior parte dei veicoli passeggeri e rappresenta uno degli investimenti di manutenzione di maggiore impatto disponibili per ripristinare sia la sicurezza che le dinamiche di guida su qualsiasi veicolo oltre 80.000 miglia.
